汽车模具标准件复位弹簧机构 结构、选型与维护全解析

在汽车冲压模具中，复位弹簧机构是确保模具各活动部件在冲压循环后准确回到初始位置的关键标准件系统。它直接关系到模具的生产效率、制件精度以及操作安全性。本文将围绕汽车模具标准件中的复位弹簧机构，从结构类型、工作原理、选型要点及维护保养四个方面进行系统阐述。

一、复位弹簧机构的主要结构类型

汽车模具常用的复位弹簧机构主要包括以下四种标准件形式：

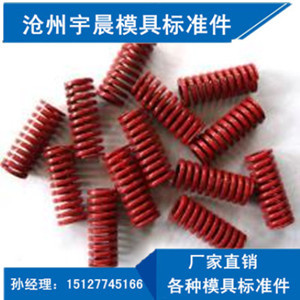

1. 矩形截面模具弹簧：这是应用最广泛的一种，采用矩形截面材料绕制，相比圆截面弹簧具有更大的承载能力和更长的使用寿命。其标准件通常按颜色区分负载等级（如黄色为轻载、蓝色为中载、红色为重载、绿色为特重载）。

1. 氮气弹簧：以高压氮气为介质，具有体积小、弹力大、行程长且弹力曲线平缓的特点。在大型汽车覆盖件模具中，氮气弹簧正逐步替代传统金属弹簧。

1. 聚氨酯弹簧：采用高弹性聚氨酯材料制成，具有耐冲击、耐油、绝缘性好等优点，常用于中小型模具的复位与卸料。

1. 组合式复位机构：将弹簧与导柱、导套等标准件组合使用，形成独立的复位单元，便于快速更换和标准化管理。

二、工作原理与性能要求

复位弹簧机构的核心功能是在模具冲压完成后，为卸料板、顶出器、滑块等活动部件提供足够的回复力，使其克服摩擦力和制件包紧力回到初始位置。

其主要性能要求包括：

• 足够的初始弹力：确保活动部件在模具开启时立即复位；
• 稳定的弹力曲线：避免因弹力衰减导致复位不到位；
• 抗疲劳性能：汽车模具生产批量大，弹簧需承受数十万甚至百万次循环；
• 耐热与耐油性：适应冲压过程中的温升和润滑油环境。

三、选型要点

在选择汽车模具标准件复位弹簧时，需重点考虑以下参数：

1. 负载与行程：根据活动部件的重量和复位阻力计算所需的最小弹力，并确保弹簧的额定行程大于实际工作行程（通常预留10%-20%余量）。

1. 安装空间：矩形弹簧和氮气弹簧的安装方式不同，需根据模具结构确定孔位尺寸和安装形式。

1. 寿命要求：对于高节拍、大批量生产的汽车模具，建议优先选用氮气弹簧或重载矩形弹簧，并计算压缩次数与寿命关系。

1. 标准化程度：优先选用符合ISO或行业标准的标准件，以缩短采购周期、降低更换成本。

1. 环境适应性：在高温或强腐蚀环境下，需选用耐高温弹簧或采取防护措施。

四、安装与维护

正确的安装与定期维护是保证复位弹簧机构可靠工作的关键：

• 安装时保证弹簧轴线与受力方向一致，避免偏载；
• 使用导向杆或导套防止弹簧弯曲；
• 定期检查弹簧自由长度和弹力，发现塑性变形或断裂应立即更换；
• 对于氮气弹簧，需定期检查气压并补充氮气；
• 建立弹簧更换记录，根据生产批量制定预防性更换计划。

复位弹簧机构虽为模具中的标准件，但其性能直接影响模具的稳定性和制件质量。随着汽车模具向高速化、精密化方向发展，氮气弹簧和组合式标准件将成为主流。模具设计与维护人员应深入理解各类复位弹簧的特性，科学选型、规范安装、定期维护，才能充分发挥标准件的优势，保障冲压生产的高效与安全。
